Šekly na Jolie Brise

20.03. 2013 | Praxe Vložil(a): Jirka
PR_016_001B
PR_016_001B

Již bylo publikováno mnoho způsobů, jak tento titěrný díl, zvaný šekl (shackel - EN) kterým je na lodi spojeno snad úplně všechno, vyrobit.  Můj postup se ale od všech ostatních liší.

Pepa Mrákota







Liší se jednak tím, že základním polotovarem není drát, ale plech silný 1mm. Plech není mosazný, ale ocelový. Tento plech, s povrchovou úpravou zinkováním, se dá sehnat například ze staré počítačové skříně.

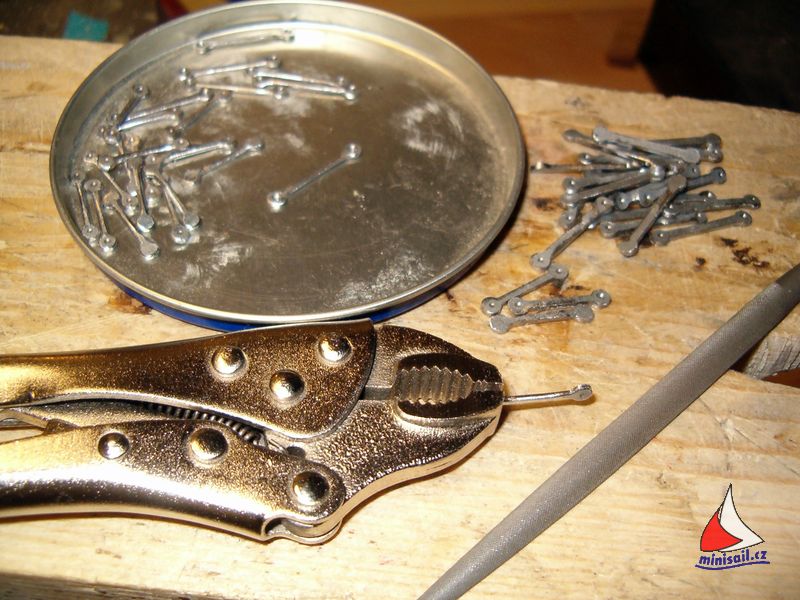

Vyrábím dvě velikosti šeklů - s roztečí 18 a 14mm. Polotovar vyřezaný z plechu se ve střední části zaoblí tak, aby připomínal kruhový průřez. K upnutí při pilování využívám skvělou svěrku pořízenou v Hornbachu za 15Kč.







Oka se opatří na jedné straně otvopem 1,6mm a na druhé závitem M1,6. Konce se mírně předehnou a celek se v kulatých kleštích ohne do potřebného tvaru. Pak následuje trpělivé dorovnávání tak, aby delší šroubek M1,6 zašroubovaný do oka se závitem směřoval přesně proti otvoru průměru 1,6 a šel dobře až do otvoru šroubováním zasunout – aby zapadl. To je rozdíl oproti skutečnému šeklu – závit drží čep v těle šeklu i ve zcela „otevřeném“ stavu a ten nikam nevypadne.  Jako čep do šeklu používám šroubek s upravenou hlavou M1.6x4.






Po sešroubování se ještě začistí případné otlaky od kleští. Po přelakování povrch imituje nerez, v naturálním stavu za čas jemně orezne. Tento šekl vyhoví při velkém namáhání na lodi, jen je potřeba zakápnout závit, aby se při třepotání neuvolnil. Přidávám foto použití šeklů na mé Jolie Brise.

S pozdravem AHOJ

Pepa.
