HMS Pickle 5

31.01. 2022 | Z loděnic Vložil(a): Jirka

Milan pracuje dále na své lodi HMS Pickle. Poslal mi obrázky s postupem prací. Je to již páté pokračování a v předchozích dílech je mnoho informací i o předloze tohoto modelu. Zajímavé je také, jak vznikly žebrorysky pro model. Mnoho inspirace lze načerpat i z dalších pokračování stavby. Proto jsem přidal na konec přímé odkazy na předchozí díly tohoto seriálu ;o)

Ahoj Jirko, posílám pár fotek z loděnice. Probral jsem se ze zimního spánku. Od posledně něco málo přibylo a i nyní se snažím, aby něco přibývalo i nadále. Jde to ale pomalu. V týdnu toho po práci moc neudělám. Aspoň že víkendy už jsou lepší. Ovšem jakmile skončí zima, už asi nebude mít čas vůbec.

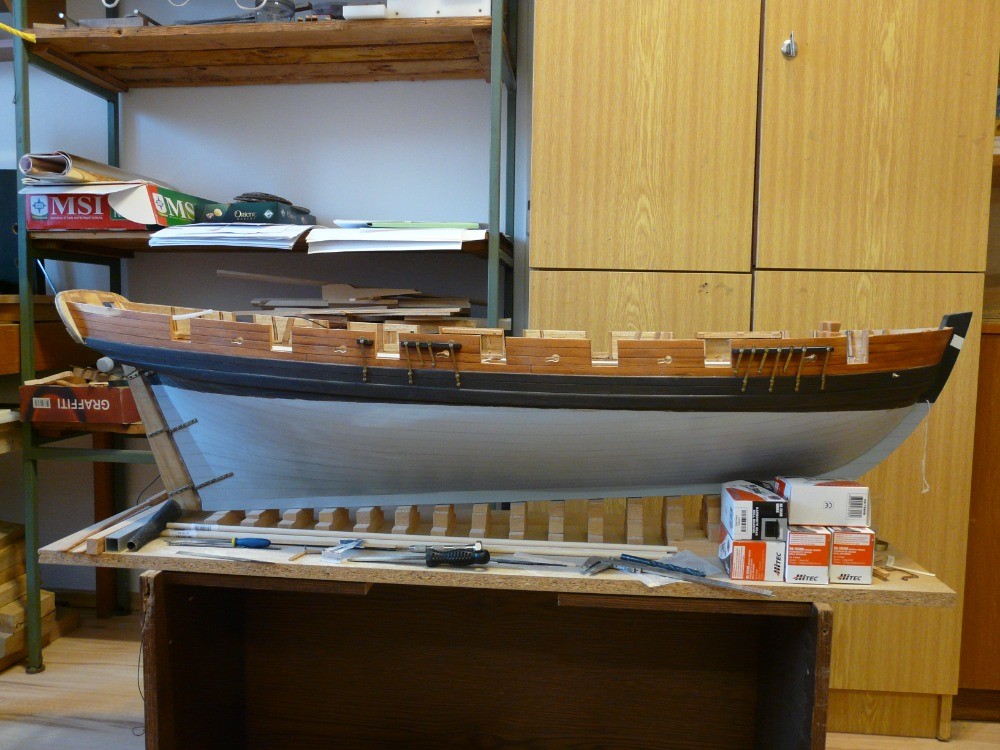

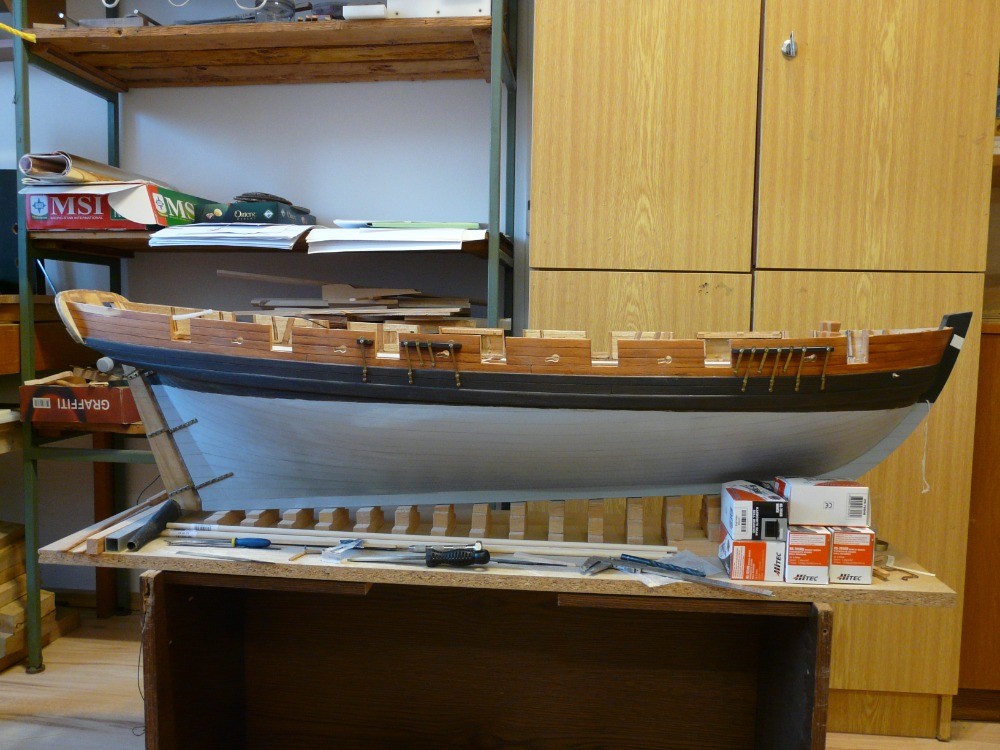

Přibyly otvory pro vesla v bortech mezi střílnami. (obr. 1 a 2). Přestože na žádném známém zobrazení Pickle veslové otvory nejsou vidět, bylo mi řečeno že byly u podobných lodí standard. Při studiu historie předlohy jsem našel také zmínku že použily tyto velká vesla k vyztužení prasklého čelenu. (Než za bouře praskl celý a zmizel v moři.) Takže je měli prokazatelně na palubě. Veslové otvory byly nejčastěji čtvercové ale mohly být i s výřezem pro list vesla, buď na jedné nebo obou stranách. Tato velká vesla nesloužily primárně k pohybu lodě.( I když i to se dalo). Loď se vlekla zpravidla pomocí člunů. Ale posloužily třeba k tomu aby bylo možno loď za bezvětří natočit bokem k blížícímu se nepřátelskému výsadku na člunech nebo dělovému člunu a pokropit je palbou. Nebo v nouzi jako náhradní kulatina...

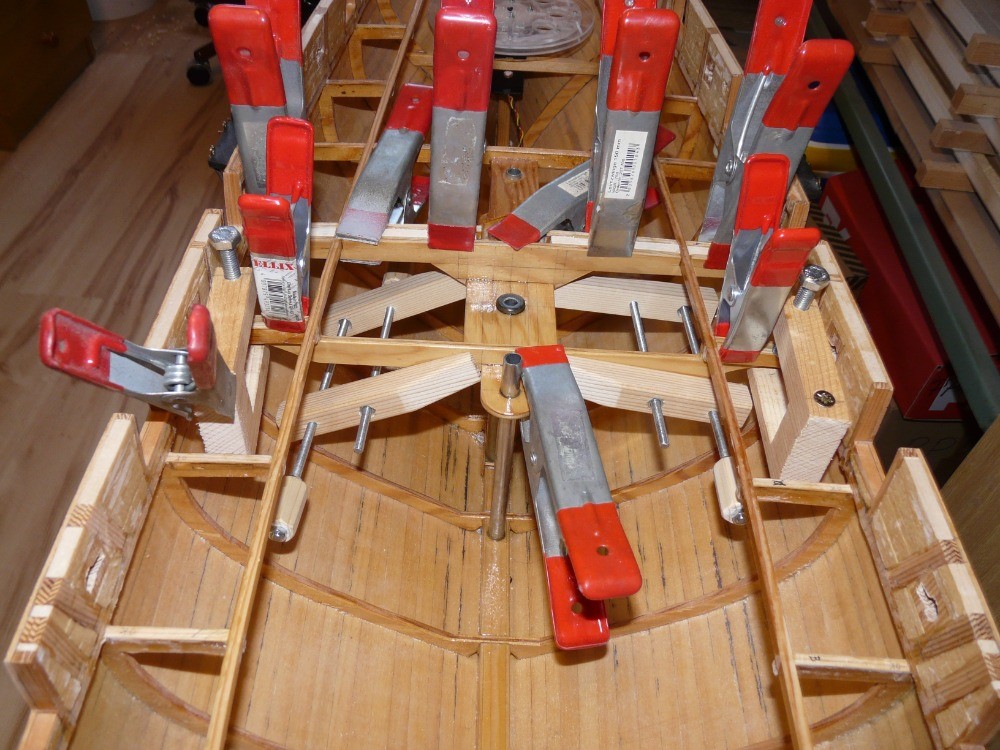

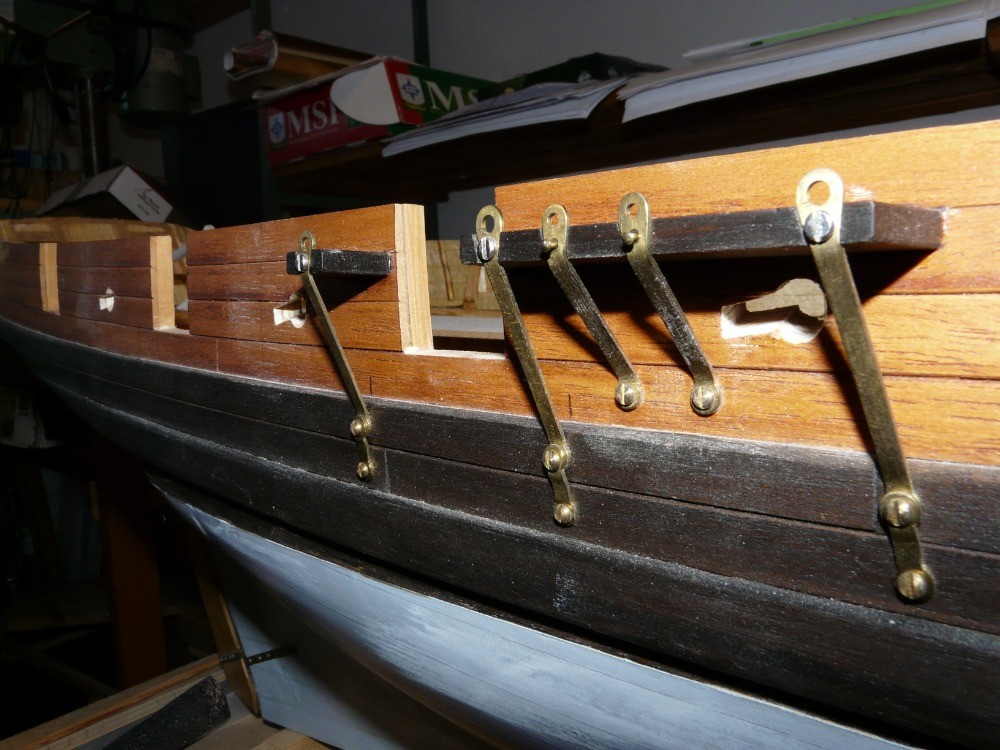

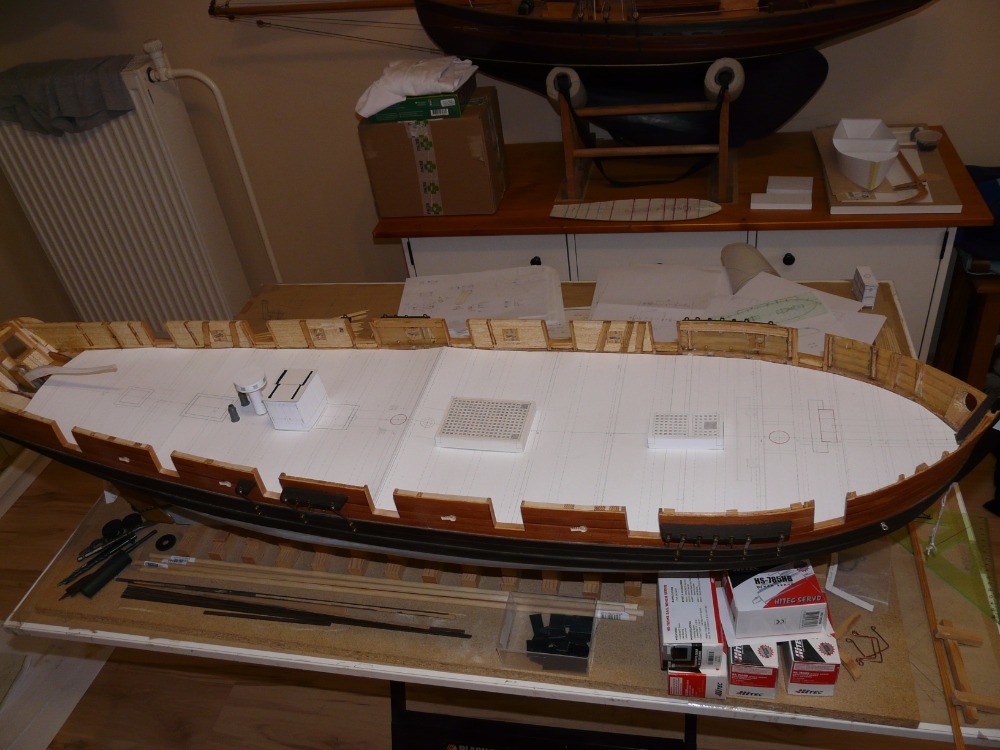

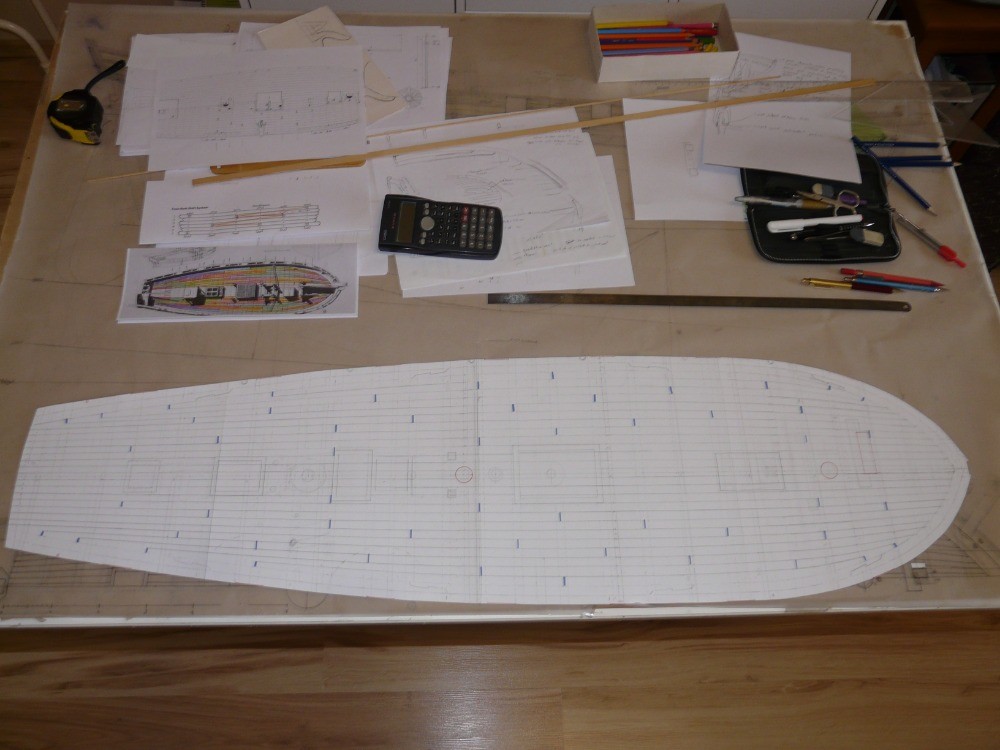

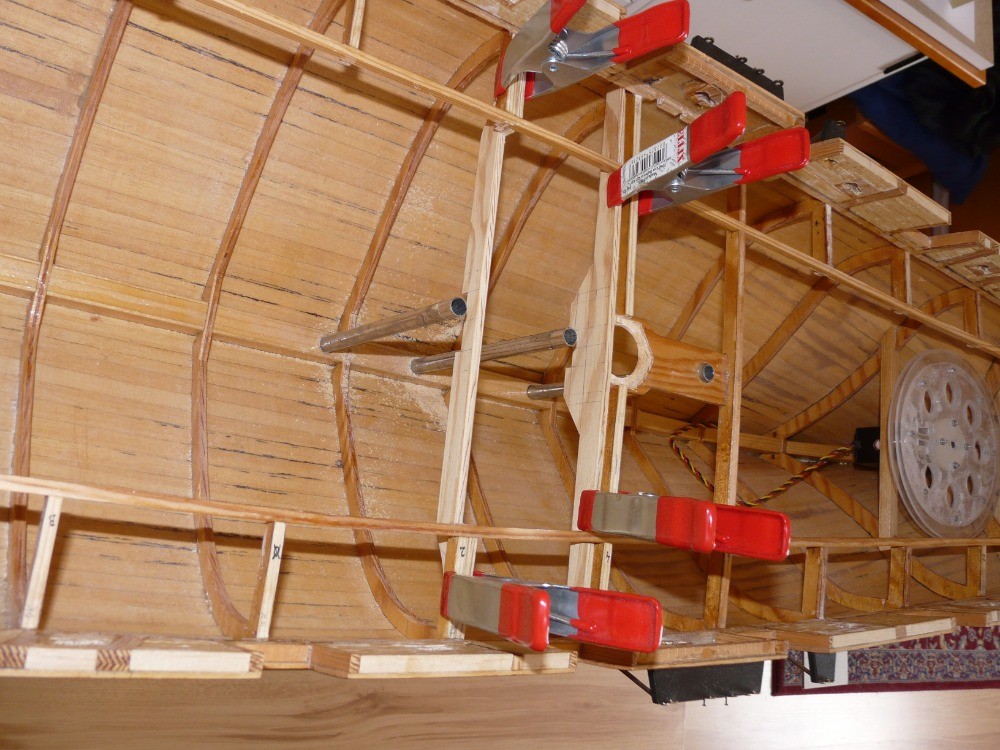

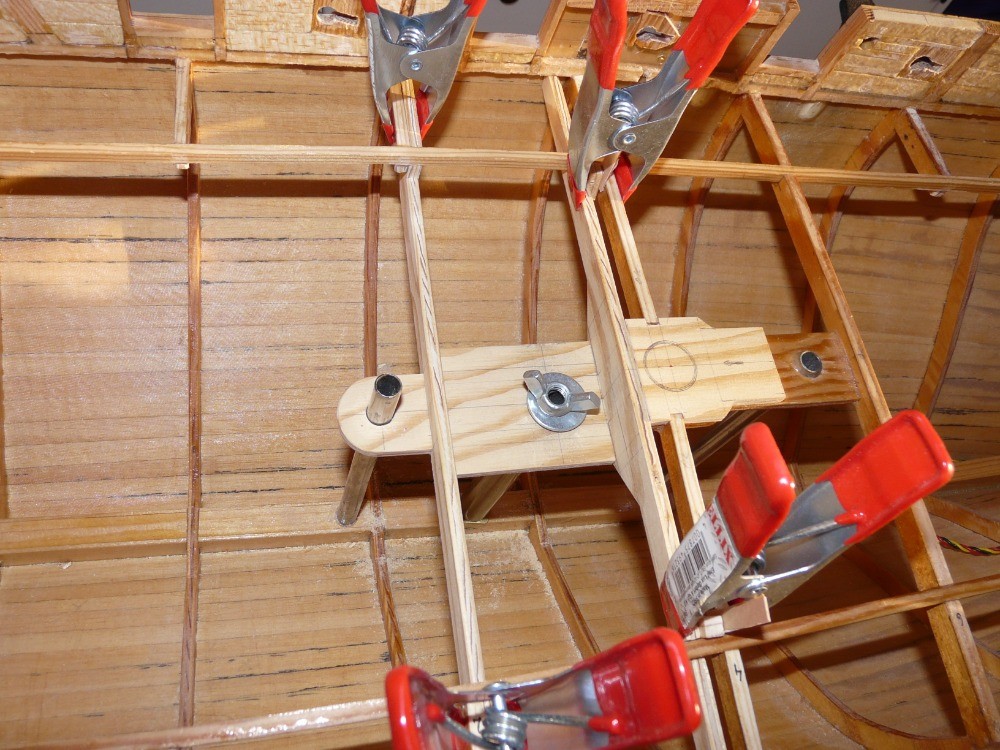

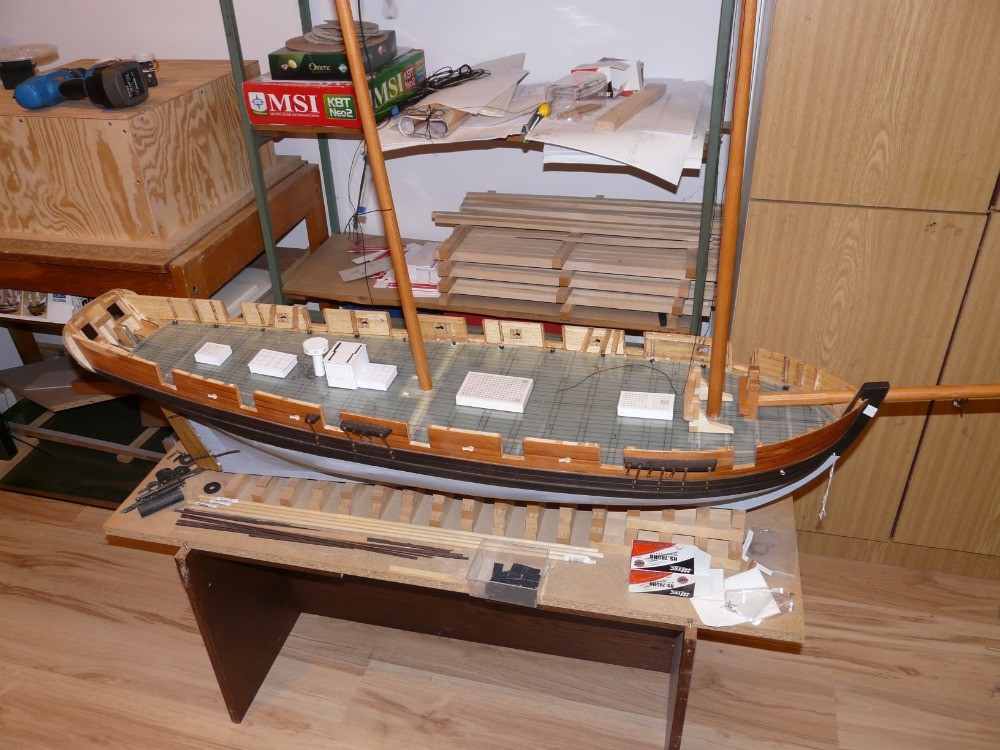

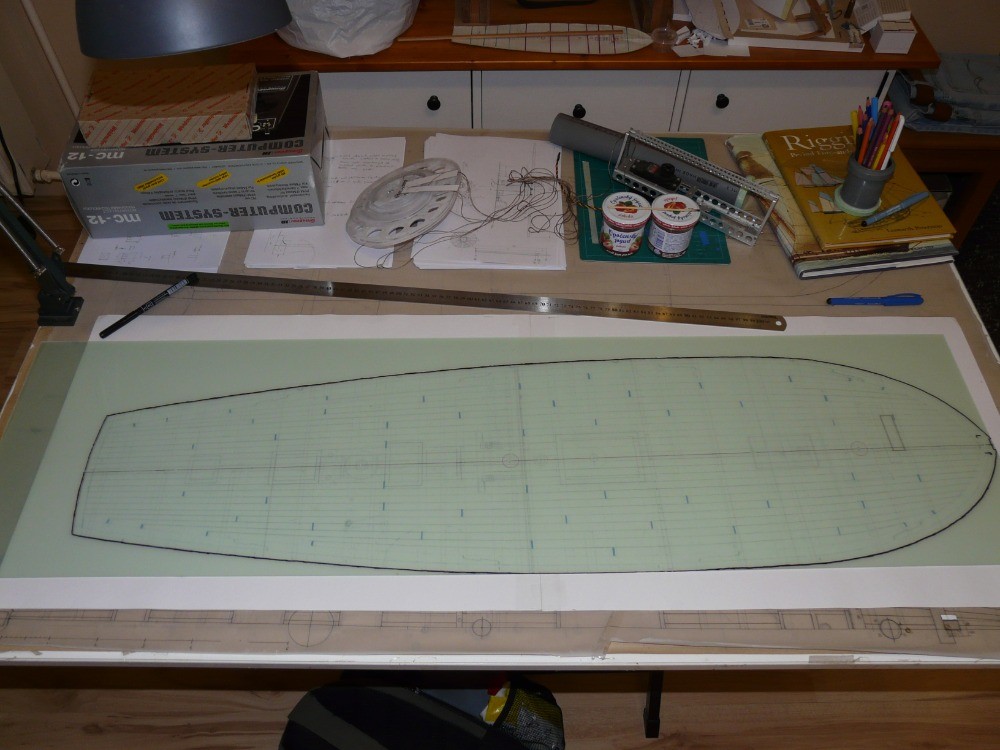

Také jsem upravil palubníky ve střední části trupu a vyřešil nějak zavěšení odnímatelné bomby. To mě stálo spoustu času a nervů. To bylo někdy na podzim, když jsem byl v karanténě a nemohl jet na poslední seriálovku...  (obr. 3, 4, 5, 6, 7) Přes Vánoce jsem navrhl palubu, rozložení prken a všech palubních prvků. Pro představu jsem si je vyrobil z papíru. (obr. 8 a 9)

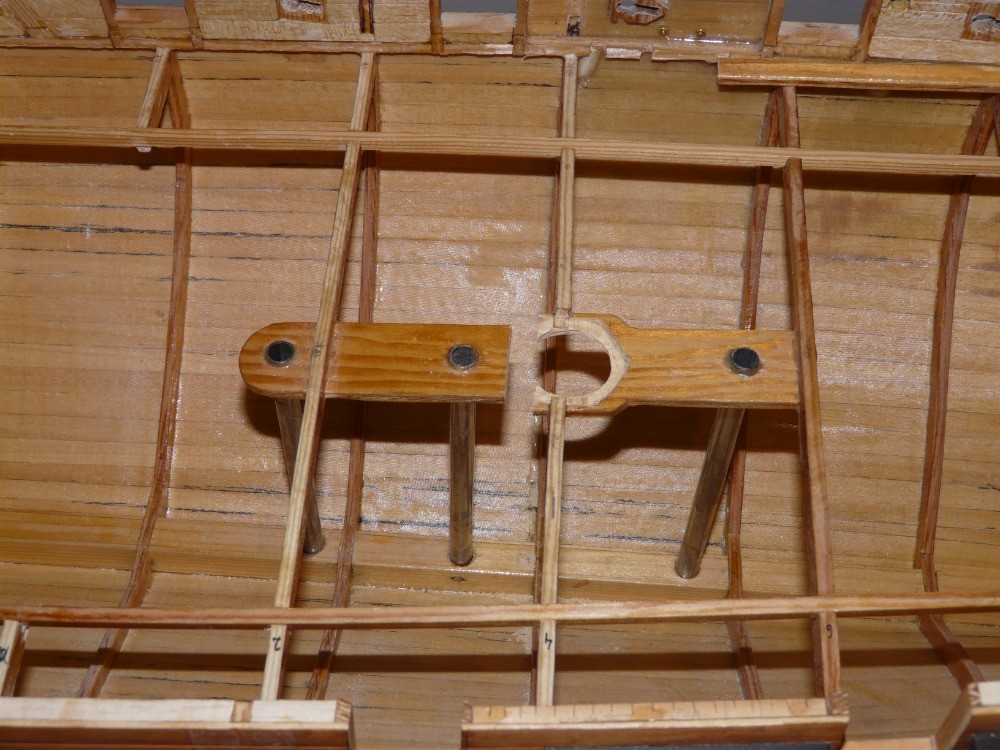

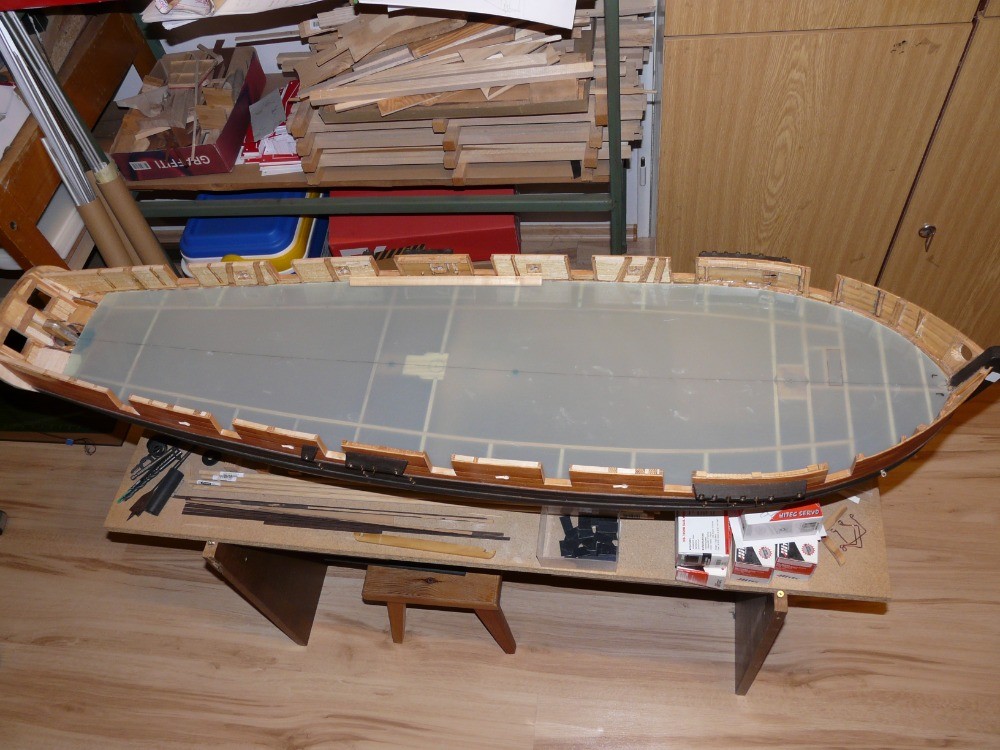

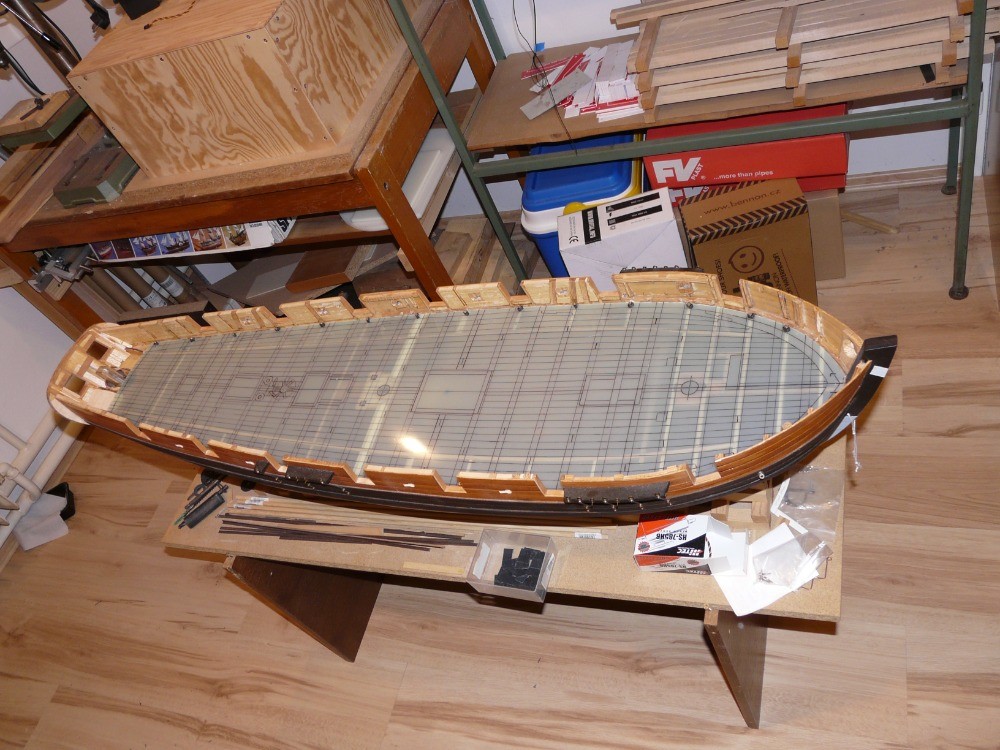

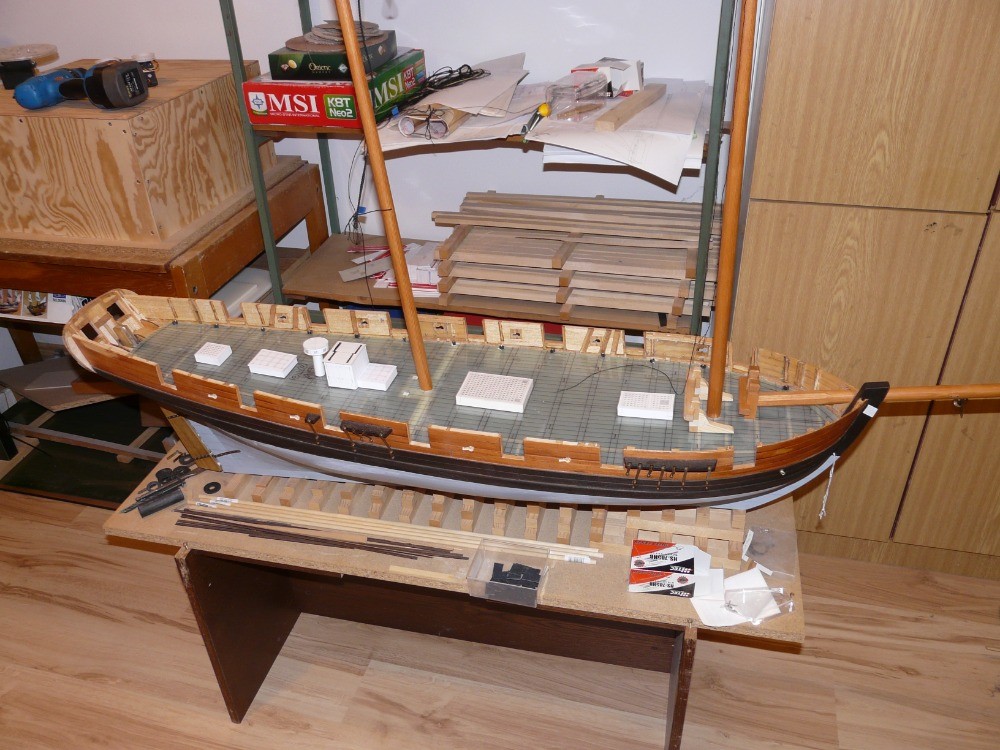

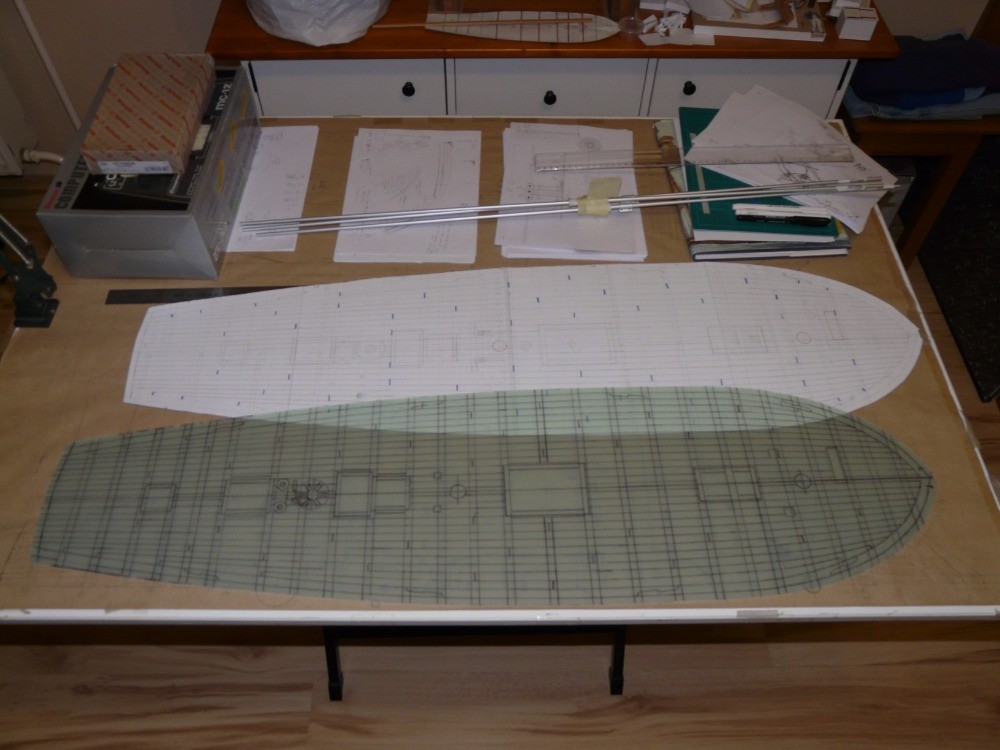

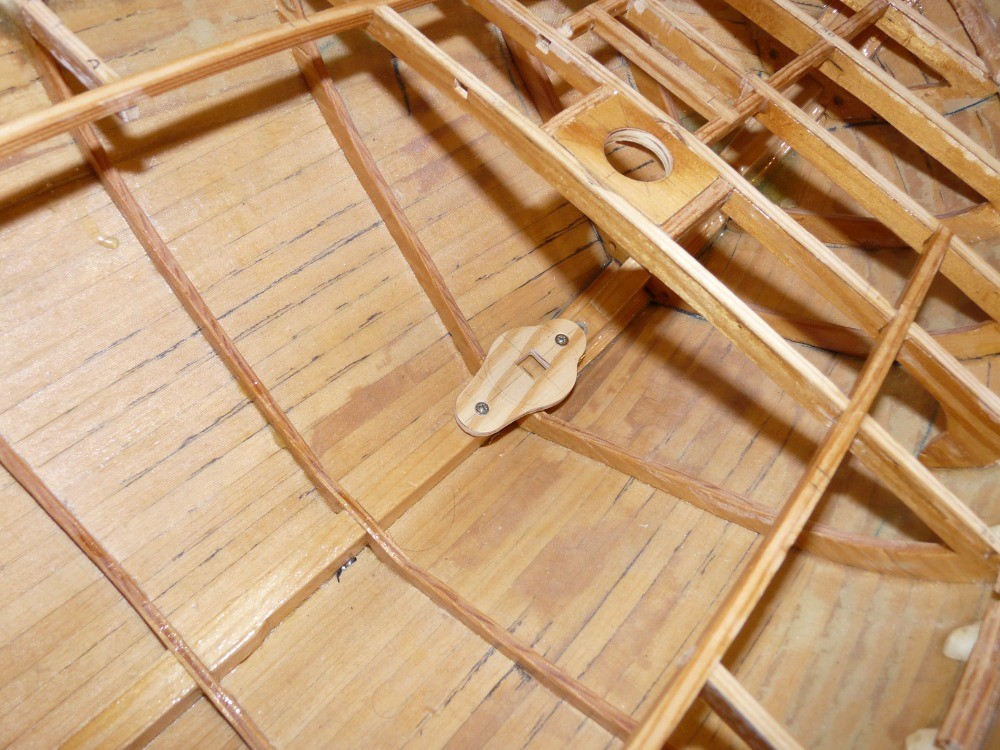

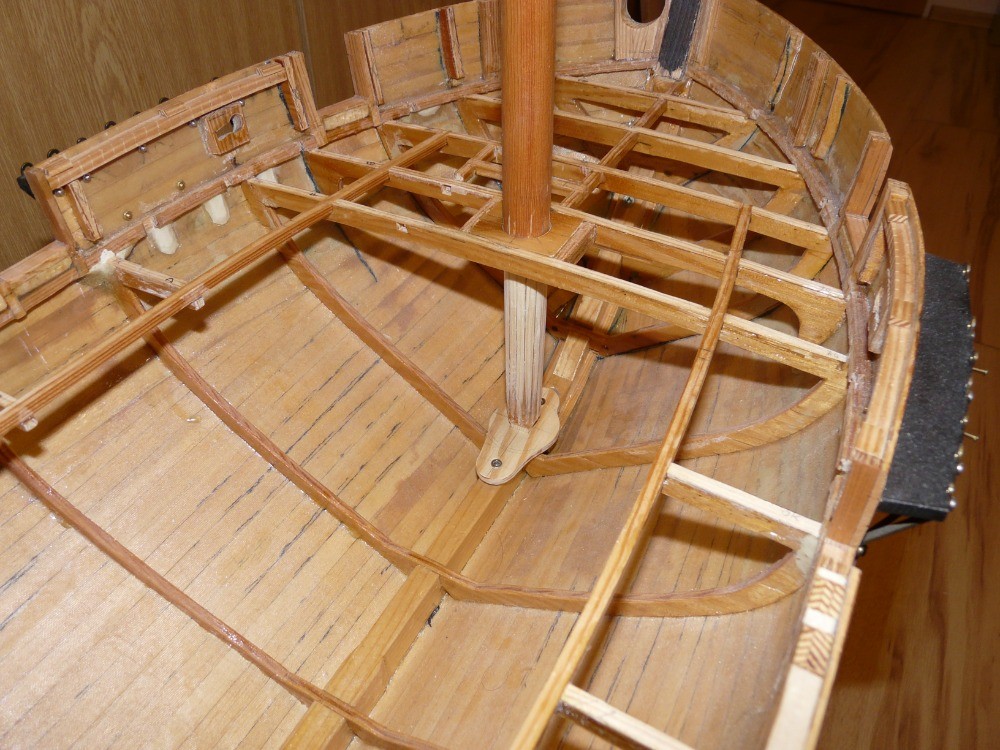

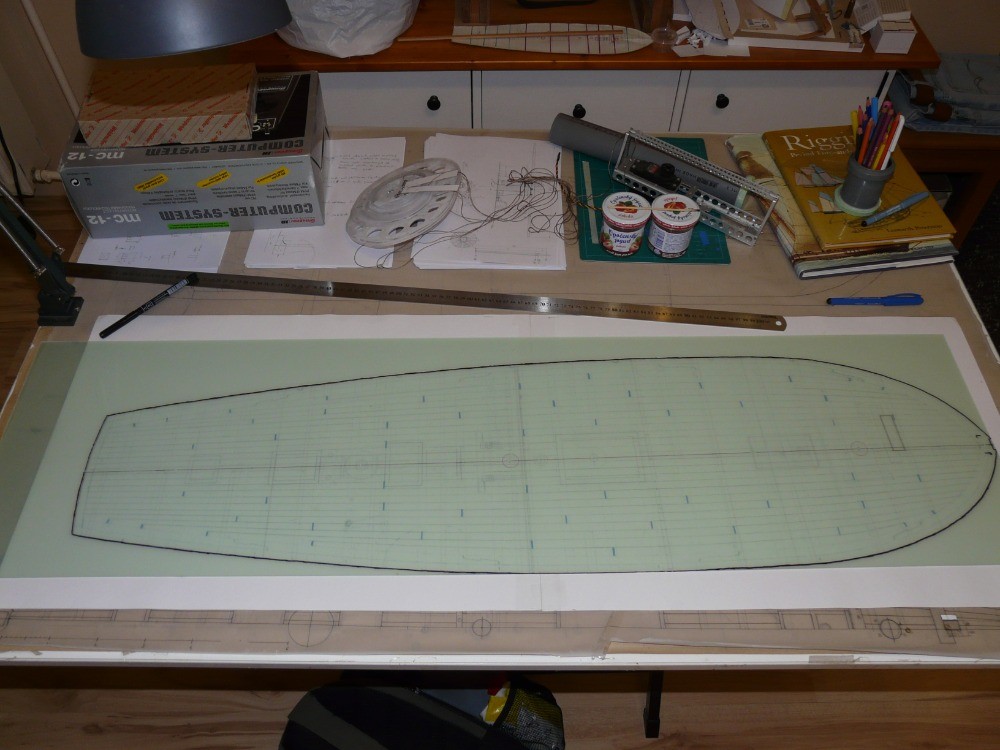

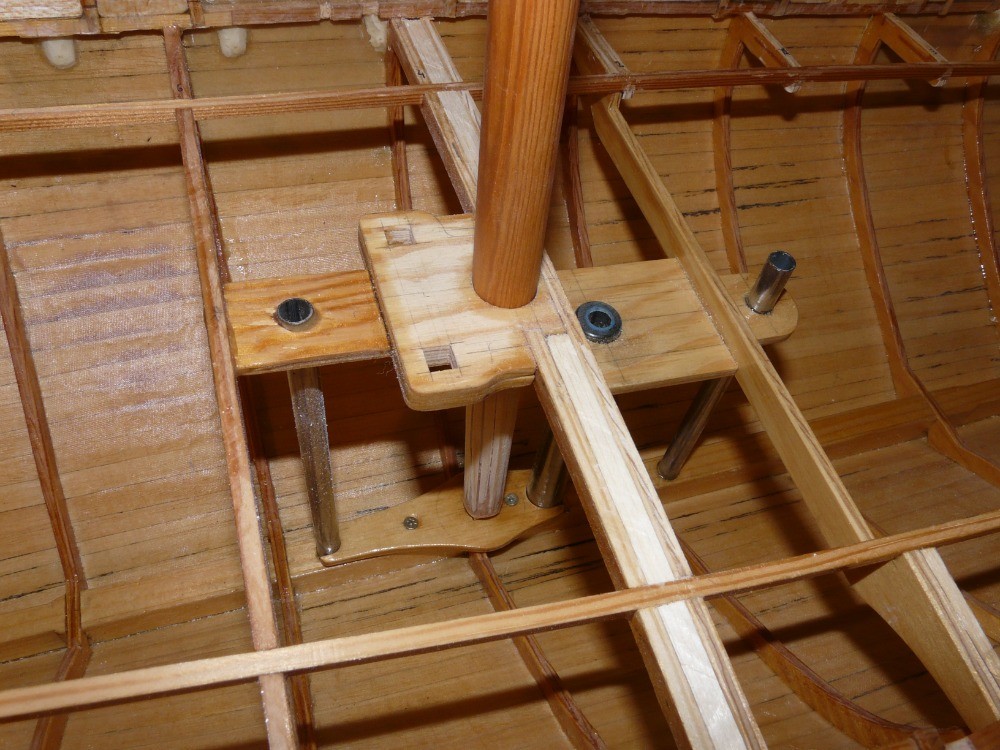

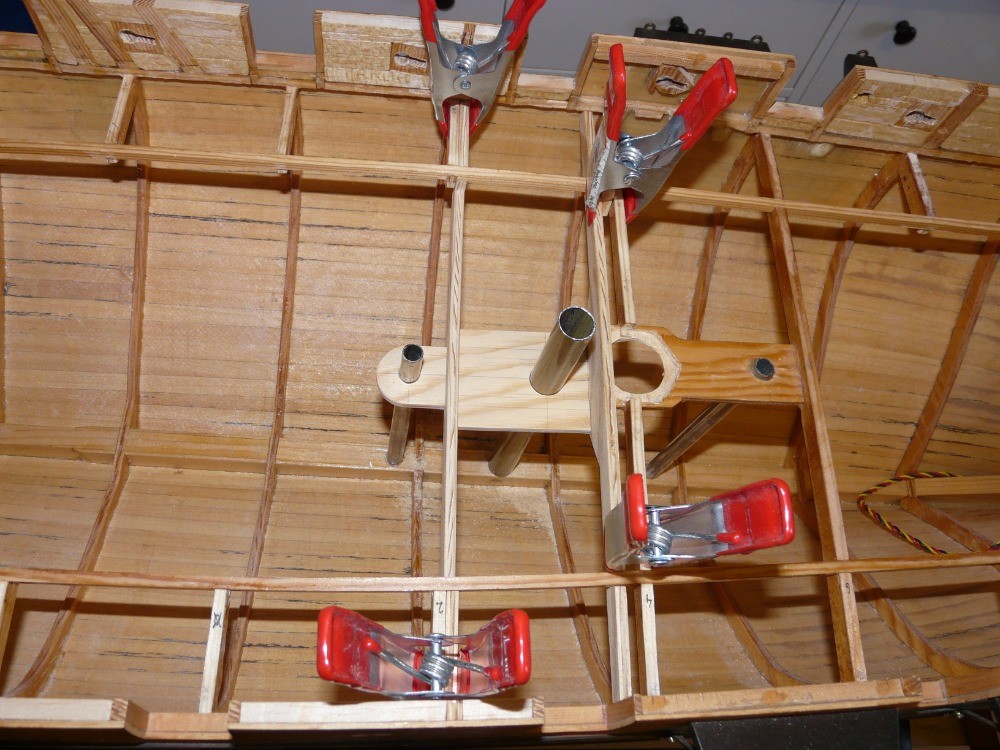

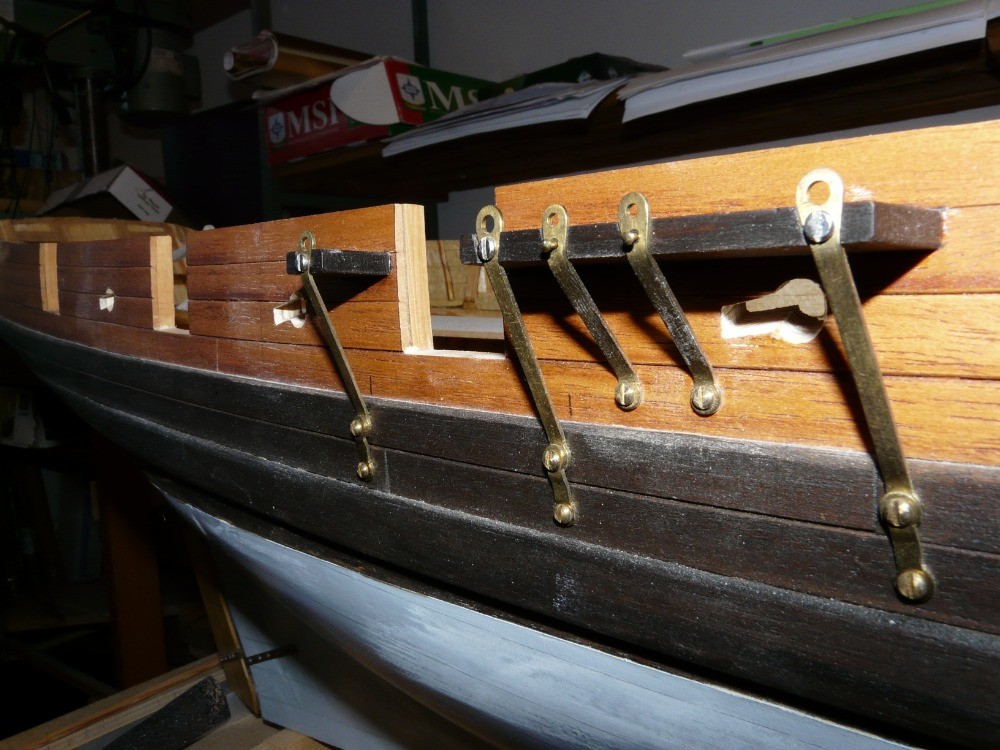

Základ paluby jsem na radu zkušenějších zhotovil z laminátové desky tl. 0,8 mm. (obr. 10, 11, 12, 13) Taky jsem předělal stěžňové botky a paty stěžňů. Jsou hranaté, takže by se mi stěžně neměly otáčet. (obr. 14, 15, 16, 17)



Jak je vidět z fotek celkově pokrok nic moc. Spíš pořád něco předělávám a napravuji své předchozí chyby. Než definitivně přiklopím trup palubou, musím ještě vyřešit strojovnu a palubní otvory…
To je zatím asi tak vše. Jdu se přesunout zpět do dílny.

Milan



A ještě slíbené odkazy na předchozí díly: HMS Pickle 1HMS Pickle 2HMS Pickle 3HMS Pickle 4
